Aluminium Dome Cover

알루미늄 돔 커버

알루미늄 돔 커버는 용도별로 정/하수처리장, 유류 저장고, 산업현장 부속시설 등이 있고
형상별로는 원형, 장방형, 평형 등이 있습니다.

측지 돔
Geodesic Dome

측지선(geodesic line,測地線)을 따라 서로 장력이 작용하는 경량의 직선 구조재를 연결시켜 만든 돔형 구조물이며, 구의 형태에 가장 가까운 정이십면체를 분할해서 만든 돔

...
강점
  • 구조내구성 우수 : 바람, 지진 등의 자연 재해에 강함
  • 경제성 우수 : 적은 재료로 강한 구조
  • 高 에너지 효율 : 외부 표면적이 작아 에너지 효율이 높음
  • 단기 시공 가능 : 조립구조로 공사기간이 단축됨
용도
  • 대공간을 요구하는 축구장, 공연장, 행사장, 하수/정수장 등의 여러 건축물에 쓰이고 있음
제품 분류
Classification

형상별 분류

Image Description

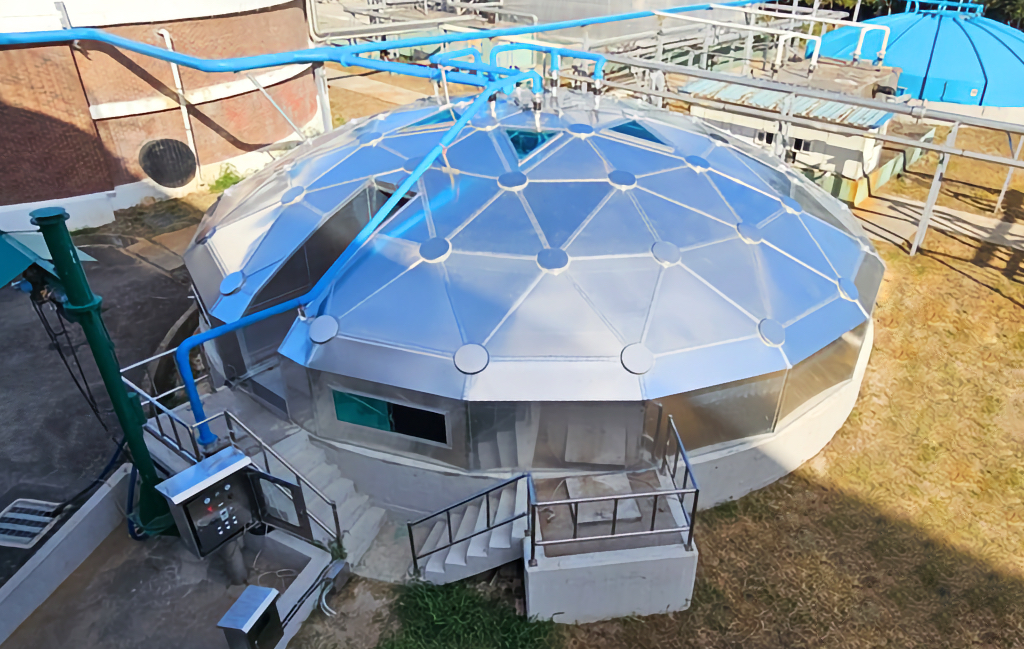

원형돔 (Circular Dome Cover)

  1. 정수장, 공업용수 및 생활 하수조의 Cover 구조물 등에 사용하며 악취 발생 방지
  2. 기밀 및 내 화학성이 요구되어 휘발성 기체 및 Gas 유출 방지
  3. 대경간 구조물로 실내 체육관 지붕 등 기둥이 필요 없는 곳
    ‣ 원형 모양의 폰드에 적합
    ‣ 기하학적 구조를 가진 대경간 구조

Image Description

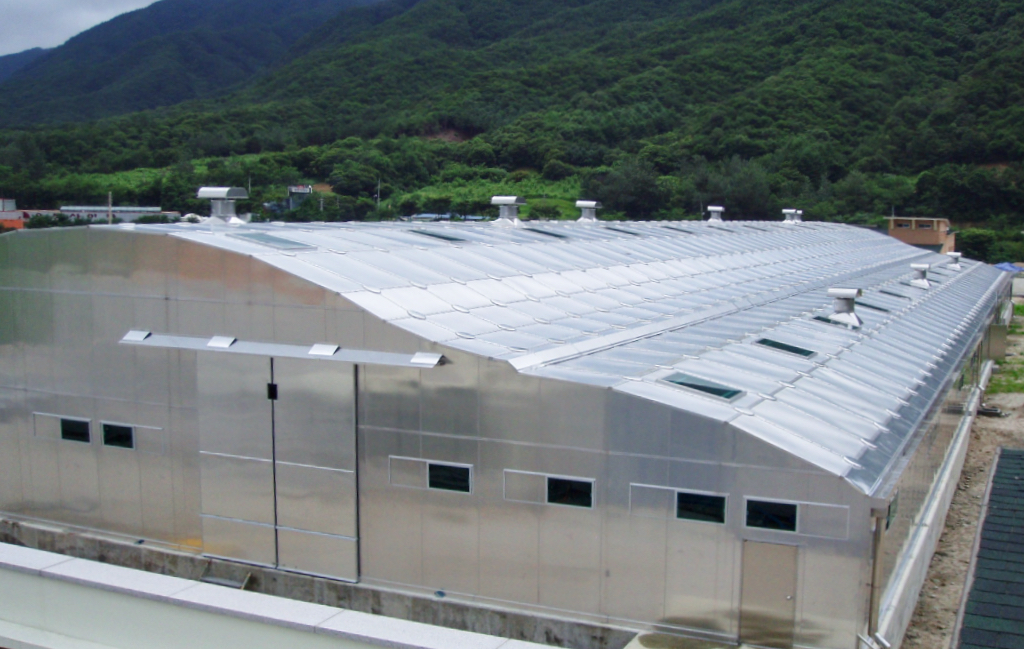

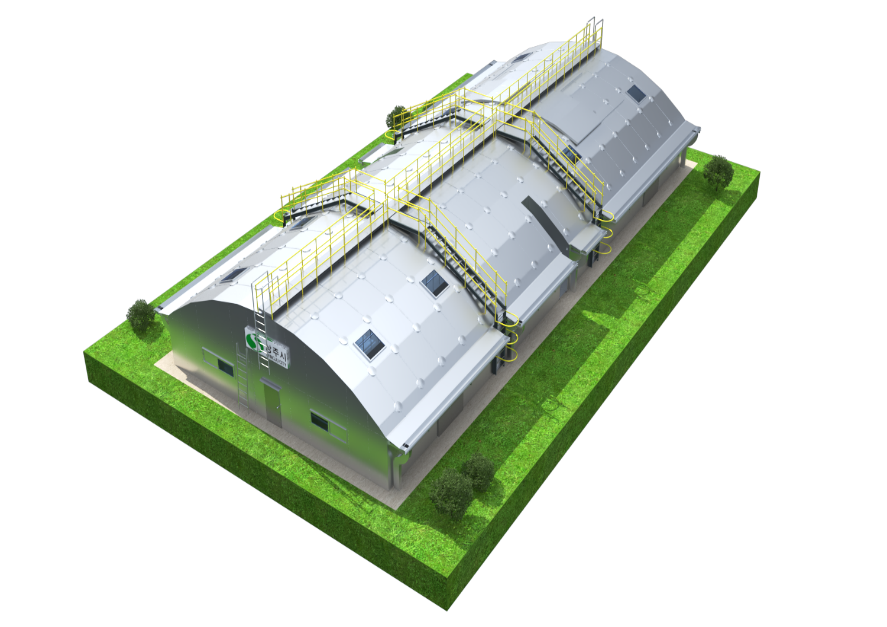

장방형돔 (Vault Dome Cover)

  1. 정수장의 유충 및 녹조 방지용 Cover
  2. 하수처리시설 등의 악취 방지용
    ‣ 사각 모양의 폰드에 적합
    ‣ 폰드 경간이 비교적 넓은 곳에 적합한 Arch형 구조

Image Description

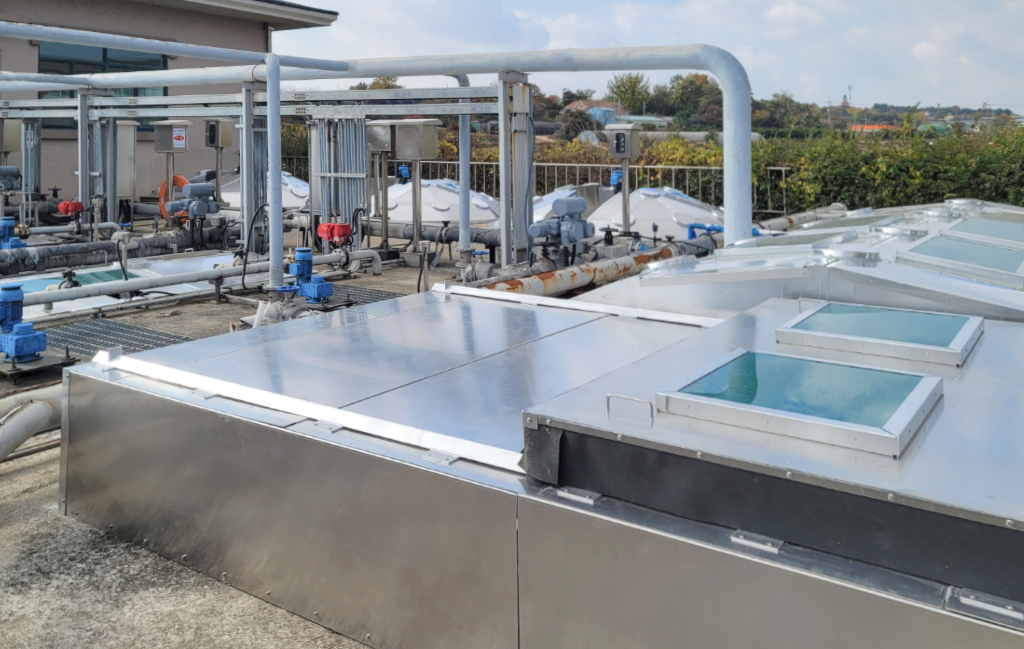

평형 (Flat Cover)

  1. 대량 저수(류)조의 안전 보호 덮개 화학 공업 폐수처리장이나 생활 오, 폐수의 하수처리장에서 발생한 악취나 유독 가스를 조 외부에 비산 하지 않도록 차단 하기 위한 Cover에 적용
    ‣ 3~4m 이내의 적은 경간의 폰드 적합
    ‣ 관리 및 활용이 효율적

용도별 분류

Image Description

오/하/폐수처리장 저류조 Dome Cover

  1. 정수장, 공업용수 및 생활하수조 사용
  2. 악취, 유충 및 녹조 방지용 Cover

Image Description

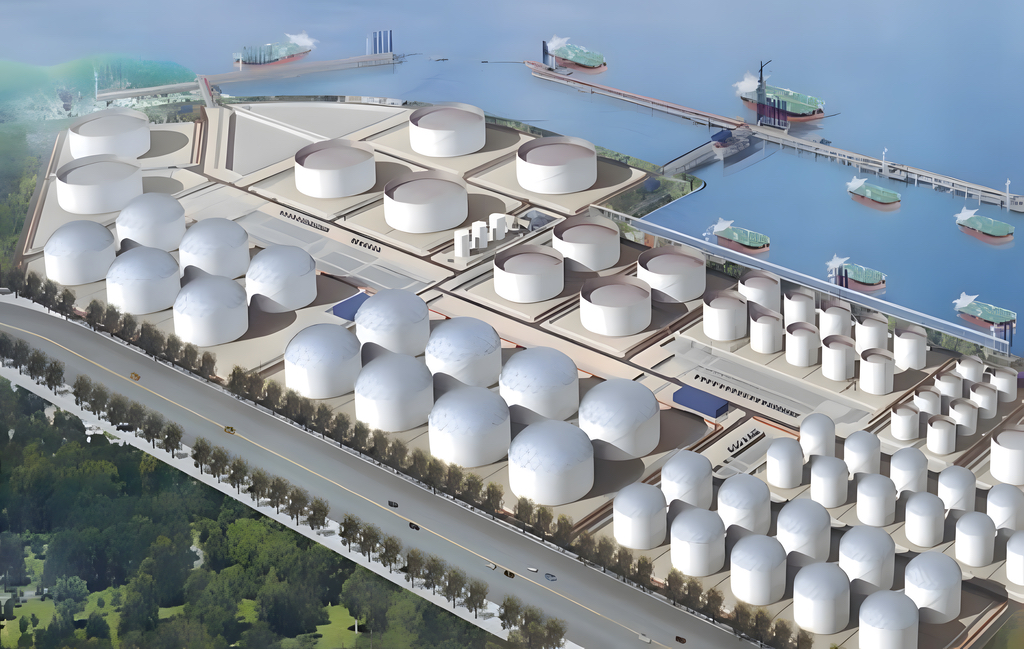

유류 저장 TANK Dome Roof

  1. 기밀 및 내화학성이 요구되어 휘발성 기체 및 Gas 유출 방지

Image Description

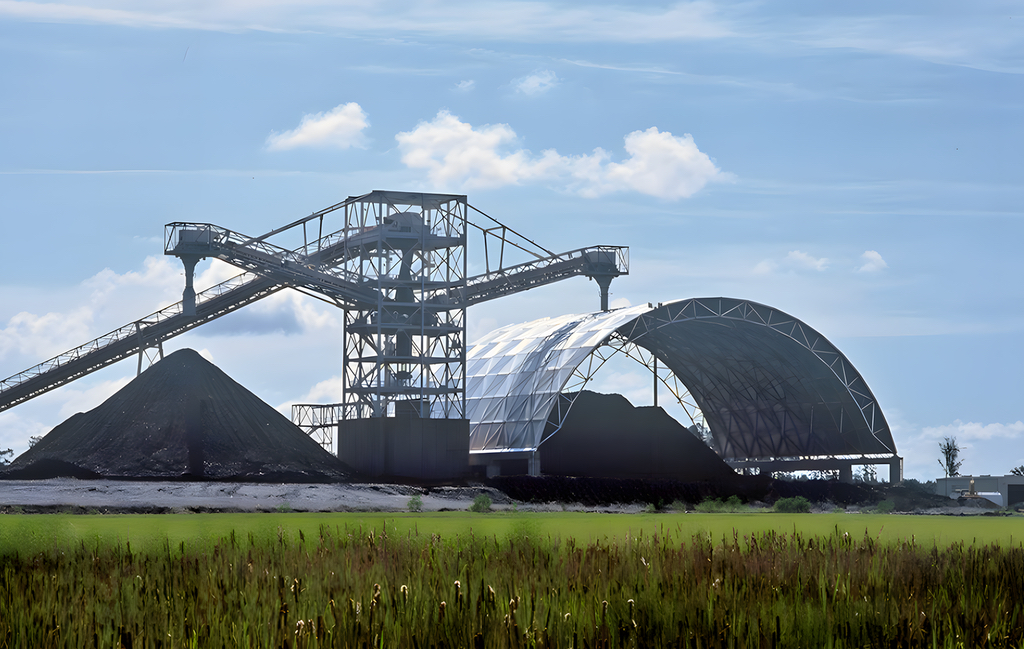

산업현장 부속시설 등의 Dome Roof

  1. 대형 적치장 및 저장고의 Dome Roof
  2. 보관품의 품질확보 및 훼손 방지

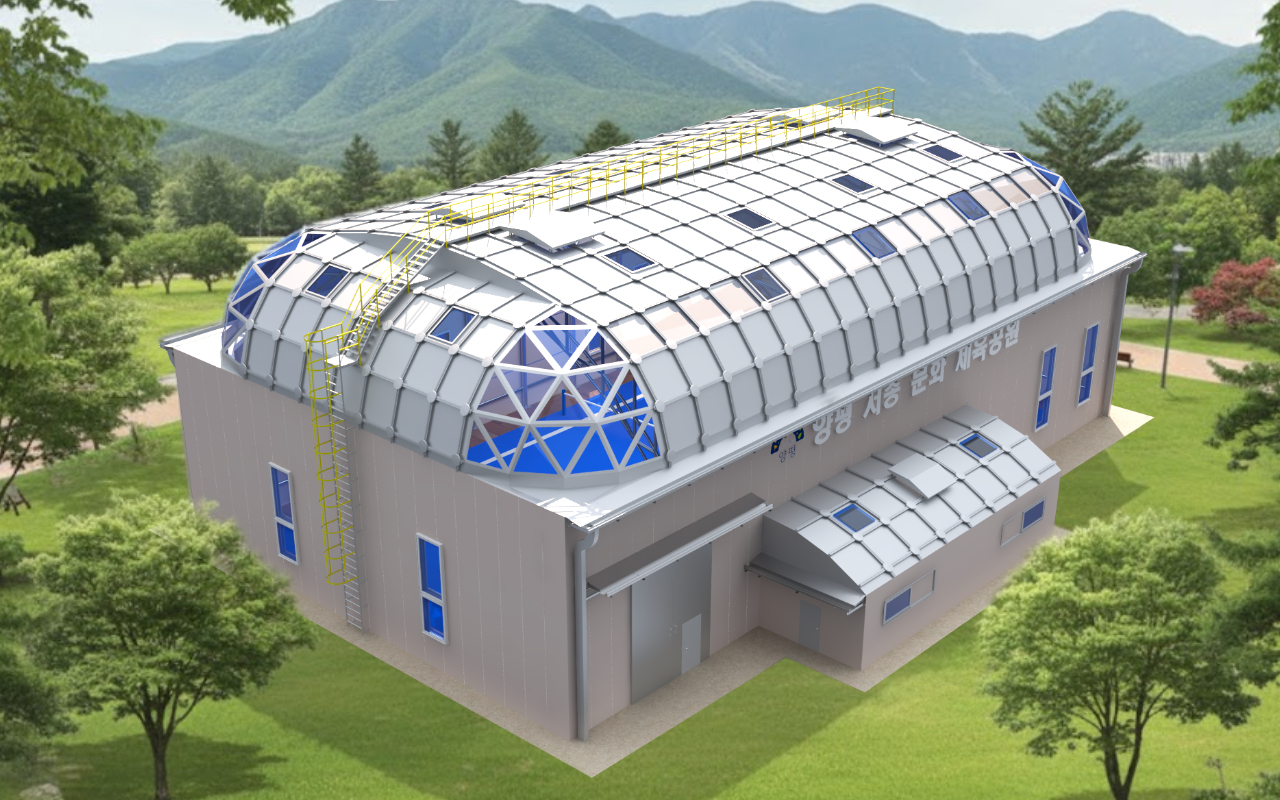

신제품 운동 시설물 外 지붕설계

최근 운동시설물의 효용성을 높이기 위하여 지붕상단을 돔 형식으로 주변과의 경관성을 고려한 덮개를 제작, 설치하여, 운동 환경을 개선하고, 지역의 이미지 개선에 큰 역할을 함

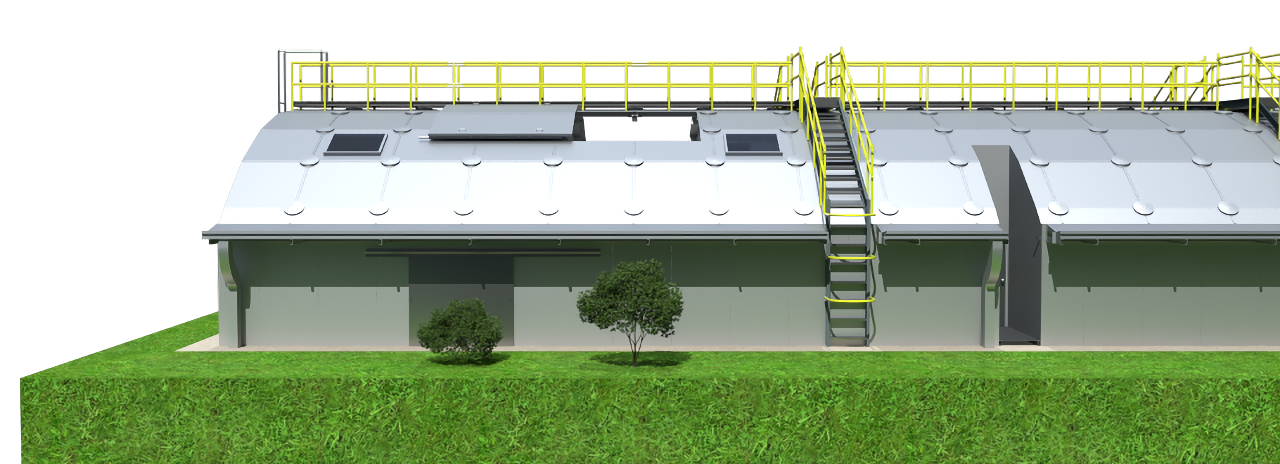

... Design Example
  1. 빛 반사, 눈부심에 대한 민원발생 예방
  2. 덮개 내구성과 심미성 증대
  3. 슬로건, 로고 등의 상징물을 덮개에 코팅
  4. 주변 환경과 조화되는 환경 친화적 덮개
    → 족구장, 테니스장 등에 적용
...
Aluminium Dome Cover의 우수성

구조 우수성

  1. 측지선(geodesic line, 測地線)을 따라 서로 장력이 작용하는 경량의 직선구조재를 연결시켜 만든 돔형 구조물
  2. 구의 형태에 가장 가까운 정이십면체를 분할해서 만든 돔을 특별히 지오데식 돔(geodesic dome)
  3. 지오데식(측지) 돔은 큰 힘에도 변형이 거의 없는 삼각형을 이용해 지어졌기 때문에 돔 중에서도 가장 튼튼한 구조
  4. 둥근 모양은 압력에 강한 이유는 힘이 모든 부분에 골고루 분산되기 때문
  5. 건물의 천장을 둥글게 만든 것을 돔(Dome)이라고 하는데, 이것 역시 위로부터의 압력에 강해 따로 기둥을 세우지 않아도 자체의 무게를 견디는 구면체 이며 이는 대공간을 요구하는 축구장, 공연장, 행사장 등 여러 건축물에 쓰이고 있다.
"내구성 40년 이상 보증"

우수한 경관성

"건축적 조형미를 접목한 설계로 수려하고 단아한 형상의 돔 커버
알루미늄의 표면처리로 다양한 색상 구현 가능"
빛 반사, 눈부심에 대한
민원발생 예방
덮개 내구성과
심미성 증대
발주처 슬로건, 로고 등의
상징물을 덮개에 코팅
주변 환경과 조화되는
환경친화적 덮개 설계
...

시공성 우수

가벼운 알루미늄 소재로 이동 및 조립, 설치 용이
  • 정밀 설계-제작된 Modular 부재들을 현장에 반입, 조립-설치함 으로 시공성 우수
  • 구조물 내부에 보강용 기둥이 없는 대공간 구조 조성이 가능
  • 개, 보수시 부재의 해체와 조립 용이한 Modular 부재들의 사용 으로 시공성 간편
  • 소재 가공성이 우수하여 다양한 부속물 설치 가능 (채광창 워크웨이, 핸드레일, 슬라이딩 커버, 대형 장비반입구 등)
...

경제성 우수

...
  • 알루미늄은 내구연한 종료 시 고재 회수로 원금회수가 가능
  • 스크랩 가격은 일반적으로 신재 대비 75% 수준으로 거래되며 회수된 알루미늄은 재용해 회수율이 약 95% 수준으로 전제적으로 70% 이상의 비용이 회수됨
  • 폐합성 수지의 경우 오히려 폐기물 처리 비용이 지출 됨 (15~23만원/ton)
...

알루미늄 신재 대비 스크랩 가격

스크랩 종류 스크랩 유형 가격 비율
고품질 스크랩 Clean scrap, Extrusion 등 70~90%
중품질 스크랩 Mixed, Casting scrap 60~75%
저품질 스크랩 Painted, contaminated 50~65%

재용해 회수율

스크랩 종류 스크랩 유형 가격 비율
청정압출스크랩 Clean extrusion scrap 95~98%
캔 스크랩 Used beverage cans 90~95%
주물용 스크랩 Casting scrap 85~92%
회수 비용
고품질 스크랩 (75%) * 청정 압출 스크랩(95%) = 약 71% 약 70%이상 원금회수 가능함

친환경성 우수

알루미늄은 재생이 가능한 친환경 소재이며 폐기시의 목재, 철재, 플라스틱, 종이 대비하여 탄소 배출량이 가장 적음
재활용시의 에너지 절감율도 95%로 플라스틱 종이 대비 제일 에너지 절감율이 높음
...

생산과 폐기과정의 친환경성

한국환경산업가술원에서 발표한 탄소배출계수에 따라 재질별 일반적인 운반용 팔레트 폐기시 탄소배출량 계산결과

구 분 알루미늄 목재 철재 플라스틱 종 이
총 배출량
(kg / CO2)		 62.43 160.96 145.15 179.47 114.97
  1. [팔레트를 생산하여 한국에서 미국 달라스로 운송 후 폐기할 경우] 발생되는 탄소배출량을 비교한 표

재활용 과정의 친환경성

구 분 알루미늄 플라스틱 종 이
에너지절감률
(신규생산대비)		 95% 70% 40%
  1. 덴마크 과학기술대학의 연구 결과

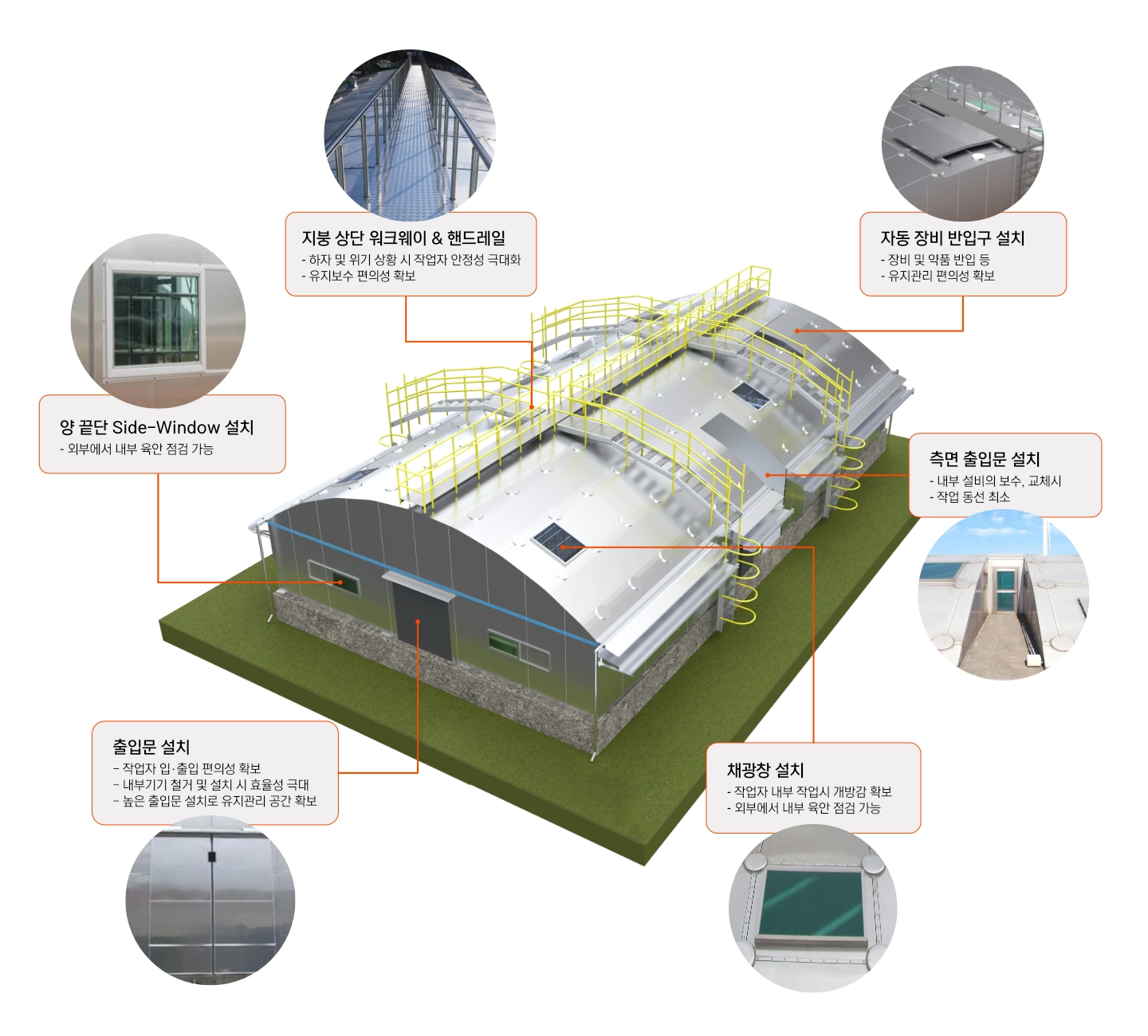

유지관리 수행

유지관리 시설물

...

시설물 보수방법

...

유지관리 및 기술지원 FLOW

...
Dome Cover 주요 동영상

외부 주요 기능

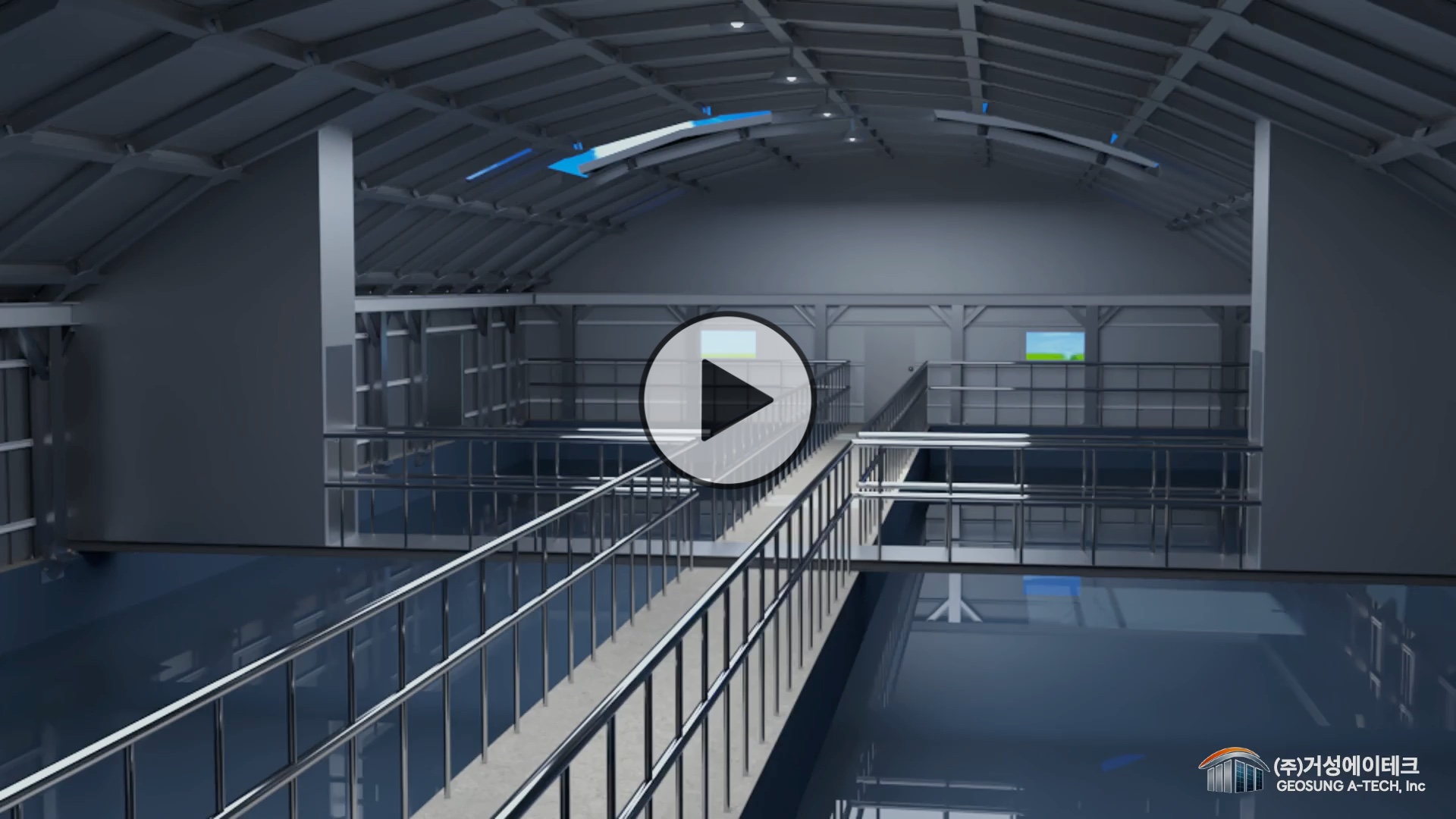

내부 구조 소개

핵심 부품 조립

판넬 교체 작업

분체도장 색상 구현
