2%의 차이가 100%의
결과로,
독자적인 핵심 기술로 혁신을 실현합니다.
Y 형상의 알루미늄 프레임 개발로 구조성과 경제성이 우수한 핵심 기술을 소유하고 있으며
관련 부재의 조합으로 우수한 제품을 시공합니다.
핵심 기술
Core technologies
Core technologies

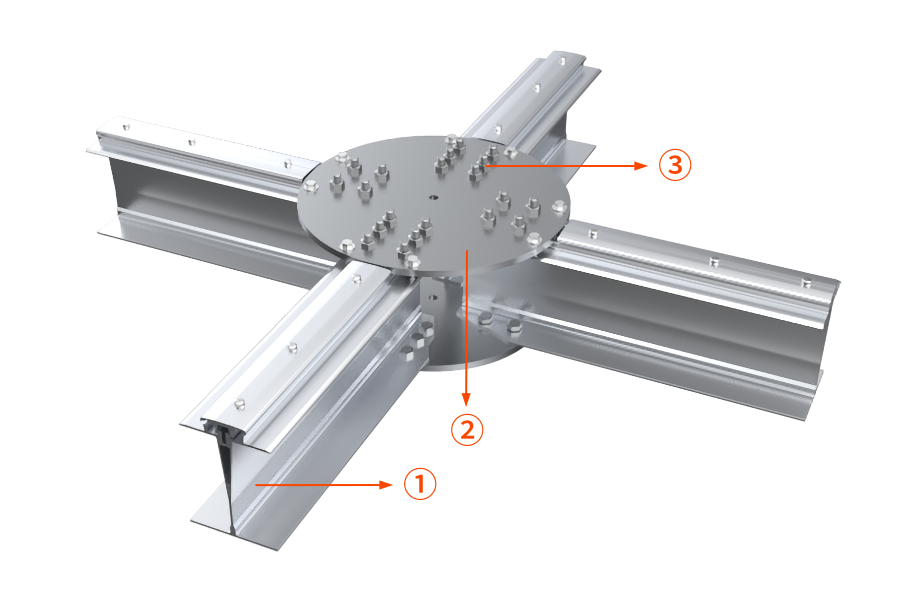

조립 구조
부품 명칭
| NO | 명칭 | 재질 |
|---|---|---|
| ① | 프레임 | A6061-T6 |
| ② | 조인트 플레이트 | A6061-T6 |
| ③ | 조인트 볼트 | STS 304 |

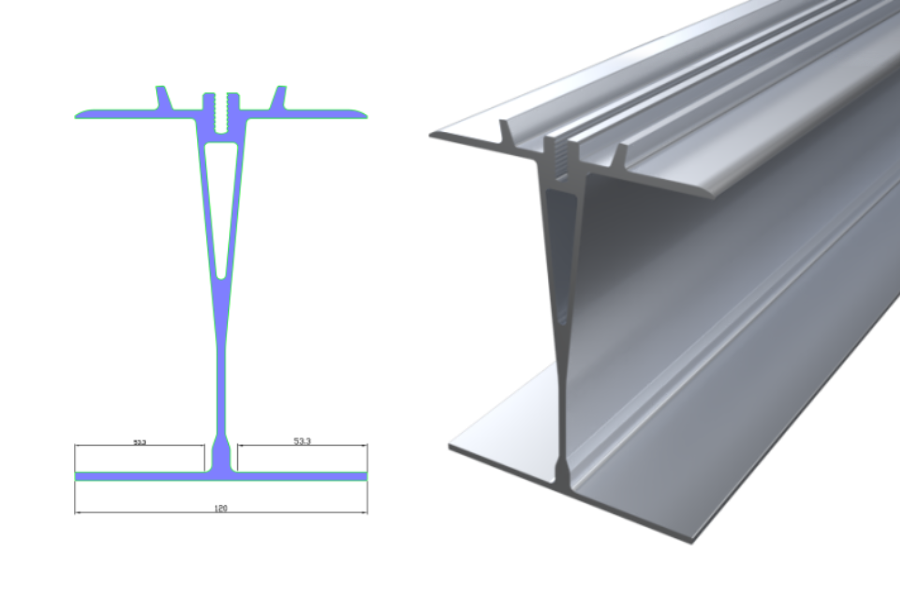

Y형상 프레임
구조성 우수
- Y 형상 Frame(골조)의 구조재 사용으로 비틀림 강성이 타사에 비해 약 6.7배 강한 부재
- 재하실험, 풍속시험, 층간 변위 시험 kolas 시험완료 – “모든 시험 항목 적합”
국가인증기관
- Y 형 골조를 이용하여 축방향 비틀림 하중에 대한 내력을 향상시킨 원형 장방형 알루미늄 조립덮개
- 특허 _ 제 10-2096820 호
우수한 구조 안정성
Excellent structural safety
Excellent structural safety
해석 조건
| 재료성질 | A6061-T6 | A3003-H16 | STS 304 |
|---|---|---|---|
| 항복강도 | 프레임 | A6061-T6 | 205 Mpa |
| 극한강도 | 조인트 플레이트 | A6061-T6 | 520 Mpa |
| 비중 | 조인트 볼트 | STS 304 | 7.9 g/㎤ |
| 프아송비 | 0.33 | 0.33 | 0.3 |
| 하중조건 | Dome Cover 설계하중 |
|---|---|
| 사하중 | 구조물의 중량 + 영구 재하물 |
| 활하중 | 120 kg/㎡ |
| 지진하중 | 지반하중Sd급이상 / 지역계수0.22g |
| 설하중 | 300 kg/㎡ |
| 설하중 | 45~60 m/sec |
| 하중조건 | Flat Cover 설계하중 |
|---|---|
| Dead Load | Structural Weight |
| Full Live Load | 980 Pa |
| Snow Load | 50 cm |
적용 기준
건축법 시행령 ‘건축물 하중 기준 및 해설- 대한건축학회
검토 방법
상용유한요소 프로그램(Midas-Gen)이용- 하중저항 계수 설계법
구조 해석
| 원형 돔 커버 | 장방향 돔 커버 | |
|---|---|---|

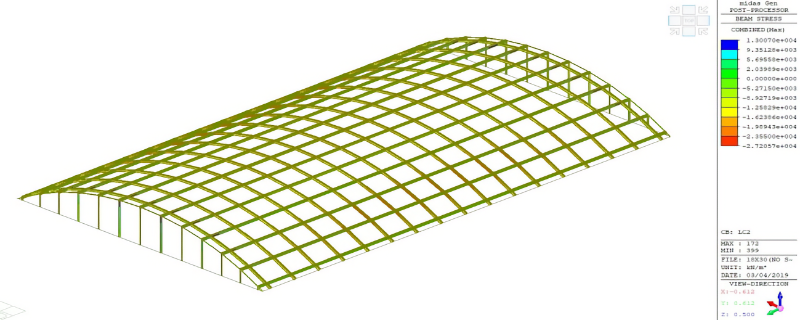

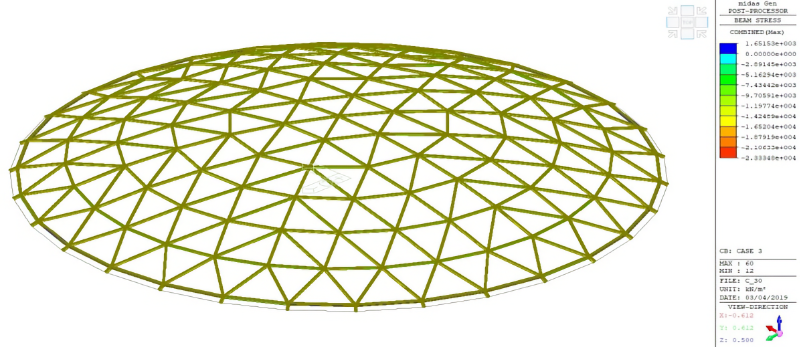

| 응력 해석 |  |
 |

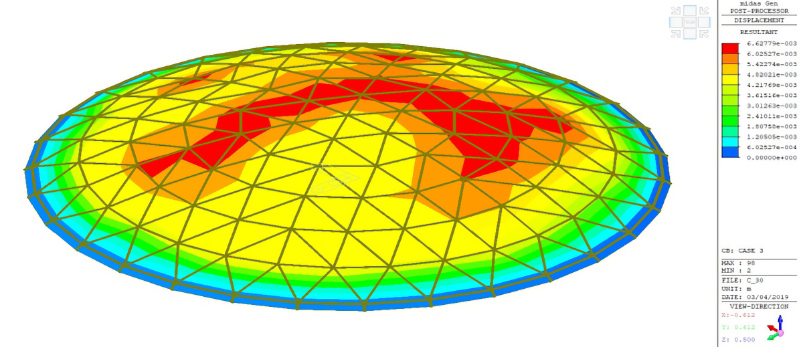

| 처짐 해석 |  |
 |
결 론
"내구성 40년 이상 보증"
